ИБП 3 кВА в контурах безопасности - обеспечение стабильной работы охранных комплексов и локальных серверов

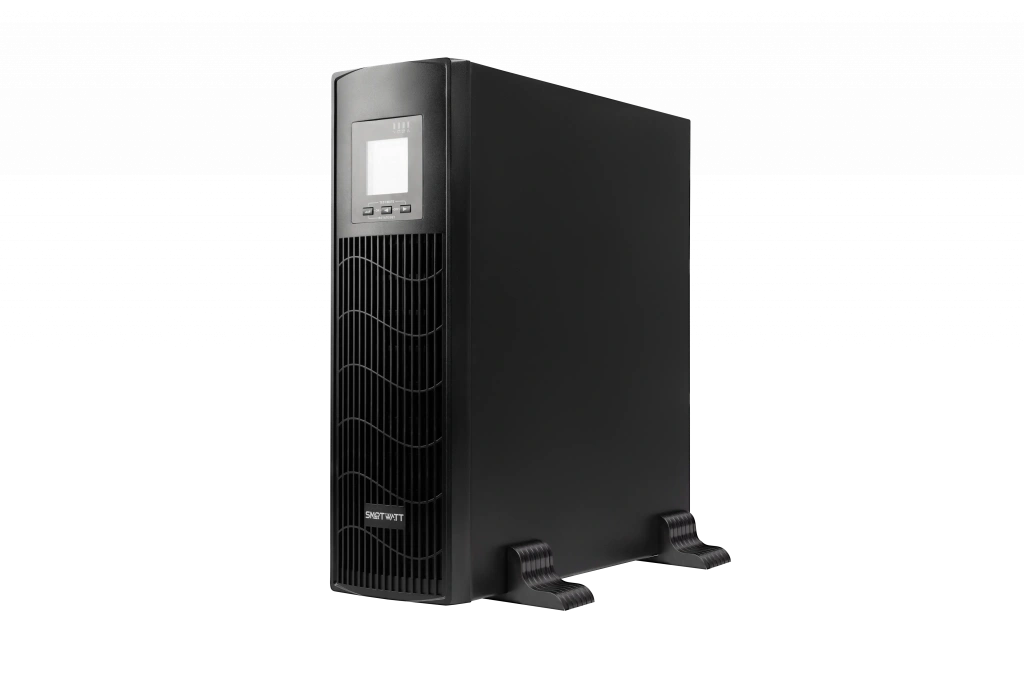

Надежность цифровой безопасности любого предприятия зависит от непрерывности передачи и обработки данных. Если в системе видеонаблюдения, СКУД или на посту дежурного оператора внезапно пропадает электроснабжение, защитный периметр мгновенно становится уязвимым. Чтобы исключить подобные риски, в распределительный шкаф узла коммутации монтируют источник бесперебойного питания (ИБП). Для ответственных объектов стандартные офисные решения неприменимы: промышленную надежность здесь гарантирует только ИБП онлайн двойного преобразования (On-Line).

При проектировании централизованных узлов связи типовой расчет суммарной нагрузки чаще всего приводит к номиналу 3 кВА. При организации диспетчерских пунктов и серверных стоек видеонаблюдения оптимальным решением выступает надежный ИБП 3 кВА, способный нивелировать любые скачки в городской электросети. Это расчетный оптимум: когда работает ИБП, мощности источника достаточно, чтобы удержать группу регистраторов, сетевые коммутаторы с высоким PoE-бюджетом и головной сервер охраны. При глубоких просадках или импульсных всплесках сетевого напряжения такой ИБП обеспечивает бесшовный переход на аккумуляторы без сбоев в работе операционных систем, поддерживая строго нормированные выходные параметры питания.

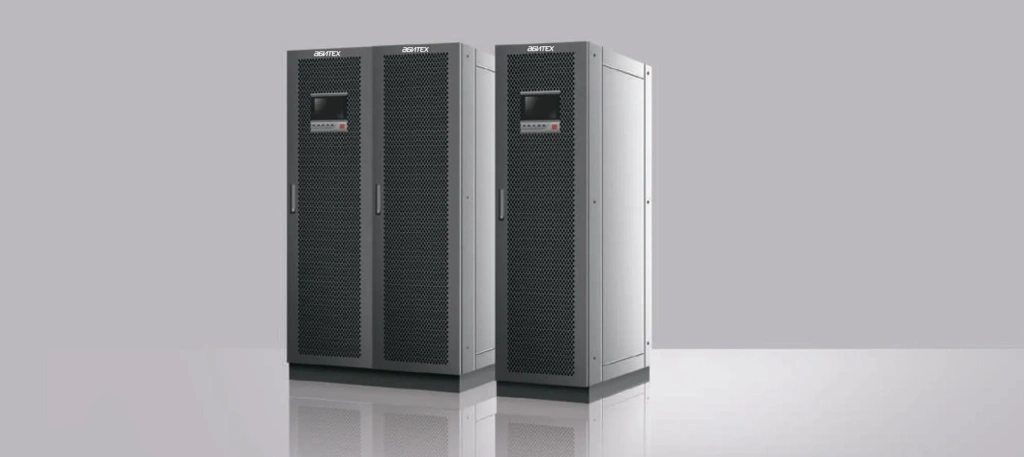

В этом обзоре детально рассмотрены ключевые требования к резервированию слаботочных сетей: роль источников мощностью 3 кВА в защите от аварийных режимов электросети, специфика охранного оборудования при расчете запаса по перегрузке, а также причины, по которым топология двойного преобразования и качественный ИБП стали отраслевым стандартом для локальных серверных комнат.

Почему для систем видеонаблюдения и СКУД необходим онлайн-ИБП 3 кВА с двойным преобразованием

Комплексы охранного телевидения (CCTV) и системы контроля и управления доступом (СКУД) относятся к электроприемникам первой категории надежности. Перерыв в их электроснабжении недопустим даже на доли секунды. Применение простых резервных (Off-Line) или линейно-интерактивных (Line-Interactive) решений создает прямую угрозу безопасности: пауза при переключении на батареи длительностью 4–10 мс способна вызвать перезагрузку чувствительной микропроцессорной техники. По этой причине профильный онлайн-ИБП выступает безальтернативной базой для ответственных контуров.

Установленный в аппаратный шкаф ИБП мощностью 3 кВА решает задачу комплексной защиты: он гальванически и схемотехнически развязывает подключенные к ИБП видеорегистраторы, коммутаторы и контроллеры с внешней нестабильной питающей линией. При любых отклонениях входного напряжения нагрузка не испытывает переходных процессов, так как инвертор ИБП питает оборудование непрерывно.

Принцип двойного преобразования: физика нулевого времени переключения

Главная особенность On-Line-топологии - непрерывная двойная трансформация энергии: входящий переменный ток выпрямляется в постоянный, а затем инвертируется обратно в переменный с идеальными параметрами. Такая архитектура дает три ключевых преимущества:

• Мгновенный переход (0 мс): общая шина постоянного тока ИБП объединяет выпрямитель, инвертор и аккумуляторный блок. При полном исчезновении внешнего электропитания инвертор продолжает питать нагрузку от батарей мгновенно, без задержки на срабатывание электромеханических реле.

• Идеальная форма выходного сигнала: на выходе формируется эталонная синусоида без высокочастотных сетевых помех, импульсов от пуска лифтовых моторов и гармонических искажений, вызывающих сбои микроконтроллеров СКУД и шумы на матрицах видеокамер.

• Широкий диапазон входных напряжений: онлайн-ИБП стабилизирует питание без перехода на батареи в широком коридоре напряжений (обычно от 110–120 до 280–300 В в зависимости от нагрузки), сохраняя ресурс аккумуляторов при затяжных просадках в сети.

Специфика нагрузок: почему именно 3 кВА для контура безопасности

Номинал 3 кВА оптимален с точки зрения нелинейного и динамического характера охранных нагрузок:

• Пусковые токи исполнительных механизмов: электромагнитные и электромеханические замки, соленоиды турникетов, приводы ворот и шлагбаумов в момент срабатывания формируют кратковременные импульсы тока. Запас мощности, который дает ИБП, исключает просадку выходной шины.

• Суточные пики потребления камер: уличные сетевые камеры с PoE-питанием в сумерках активируют встроенную инфракрасную подсветку и модули обогрева термокожухов, увеличивая общее энергопотребление коммутаторов на 30–50%. Запас в 3 кВА компенсирует этот прирост без перегрева инвертора.

• Защита дисковых массивов: серверы видеоаналитики и регистраторы (NVR) ведут непрерывную запись на массивы жестких дисков. Внезапное обесточивание приводит к разрушению файловых таблиц и потере критически важных фрагментов архива. Надежный ИБП полностью исключает риск повреждения данных на дисках.

Последствия использования неподходящего оборудования

Попытка сэкономить за счет установки линейно-интерактивных моделей приводит к ряду типичных эксплуатационных проблем:

• Сброс PoE-сессий: кратковременного провала напряжения на 4–10 мс часто достаточно для перезапуска портов коммутатора. В результате камеры уходят в ребут, формируя слепую зону видеоархива длительностью 2–4 минуты (время повторной инициализации сетевых соединений и видеопотоков).

• Зависание интерфейсов связи: контроллеры СКУД при микросекундных импульсных помехах теряют связь с сервером базы данных, блокируя точки прохода либо переводя их в небезопасный режим.

• Ускоренный износ батарей: частые переключения реле ступени автотрансформатора (AVR) при нестабильной частоте сети быстро вырабатывают ресурс свинцово-кислотных элементов.

Расчет мощности и времени автономной работы ИБП 3 кВА для серверной стойки безопасности

Проектирование гарантированного электропитания требует точного аудита всех потребителей. Распространенная ошибка - прямое суммирование паспортных значений без учета коэффициента мощности, пусковых токов и КПД преобразователей. Грамотно выбранный ИБП должен закрывать не только штатное потребление аппаратного узла, но и обеспечивать расчетное время автономии. Критически важно сопоставить суммарную мощность и оценить, как глубокая просадка напряжения влияет на ИБП и батарейный массив.

Методика расчета активной нагрузки: ватты против вольт-амперов

Полная мощность источников измеряется в вольт-амперах (В·А или кВА), а потребление серверов и коммутаторов обычно указывается в активных ваттах (Вт или кВт). Соотношение между ними задается выходным коэффициентом мощности (Power Factor, PF).

• Современные ИБП топологии On-Line обладают выходным коэффициентом мощности PF = 0,9 или PF = 1,0. Это означает, что модель ИБП на 3 кВА выдает соответственно 2700 Вт (2,7 кВт) либо полные 3000 Вт (3,0 кВт) активной мощности. Устаревшие решения с PF = 0,7–0,8 обеспечивают лишь 2100–2400 Вт.

• Для серверов с блоками питания, оснащенными активным корректором коэффициента мощности (APFC), обязательно закладывают запас мощности не менее 25–30%. Этот буфер предотвращает перегрузку инвертора ИБП в моменты динамического изменения нагрузки.

Типовой баланс потребления серверной стойки безопасности

Для стандартного 19-дюймового шкафа безопасности характерен следующий профиль постоянных и пиковых нагрузок:

• Видеорегистраторы (NVR) и серверы архива (2 шт.): 450–600 Вт суммарно с учетом дисковых корзин.

• Управляемые PoE-коммутаторы (2 шт. по 24 порта): от 350 Вт днем до 750–900 Вт ночью (с активной ИК-подсветкой и подогревом камер).

• Контроллеры СКУД, интерфейсные модули и замки: 150–250 Вт базового потребления с кратковременными всплесками при отпирании исполнительных устройств.

• Сетевой маршрутизатор, межсетевой экран, оптический кросс: 80–120 Вт.

Итоговая пиковая нагрузка узла составляет около 1700–1850 Вт. В таком режиме ИБП на 3 кВА загружен на 60–65% от своего предела. Это оптимальный диапазон: инвертор работает с максимальным КПД, минимально нагревается, сохраняя запас на случай дальнейшего расширения системы.

Определение времени автономии: внутренние батареи против внешних сборок

Длительность резервирования при работе ИБП и аварии на питающей подстанции определяется общей емкостью аккумуляторного банка:

• Встроенные батареи (стандартная версия): внутри корпуса обычно размещается цепочка из 6 аккумуляторов по 7 или 9 А·ч (напряжение шины DC - 72 В). При нагрузке 1500 Вт встроенный комплект обеспечивает 6–9 минут резерва. Этого достаточно для завершения фоновых процессов ОС или запуска дизель-генератора (ДГУ), но мало для автономного удержания объекта.

• Внешний батарейный кабинет высокой емкости: специализированные модификации с усиленным зарядным устройством позволяют подключать внешние модули емкостью от 45 до 100 А·ч и выше, гарантируя от 2 до 8 часов непрерывной фиксации событий.

Формула расчета необходимой емкости АКБ

Для предварительной оценки требуемой емкости аккумуляторного банка используют расчетную зависимость с учетом разрядной эффективности свинцово-кислотных элементов:

C = (P × T) / (V × η × k), где:

• P - активная мощность подключенной нагрузки, Вт;

• T - требуемое время автономной работы, ч;

• V - номинальное напряжение постоянного тока шины батарей ИБП (DC Bus), В (обычно 72 или 96 В);

• η - КПД инвертора в режиме генерации от батарей (как правило, 0,88–0,92);

• k - коэффициент доступной емкости при заданном темпе разряда (при быстром разряде за 1–2 часа свинцово-кислотная батарея отдает 60–70% номинальной емкости, поэтому принимается k ≈ 0,65–0,75).

Если нагрузку 1500 Вт при шине 72 В требуется удерживать в течение 2 часов, расчетная емкость внешнего массива составит порядка 65–75 А·ч. Корректный расчет защищает пластины аккумуляторов от разрушительного глубокого переразряда.

Схема интеграции ИБП 3 кВА с контроллерами СКУД, датчиками периметра и системой пожарной сигнализации

Построение отказоустойчивой комплексной системы безопасности требует объединения слаботочной аппаратуры и силовых цепей в единый скоординированный узел гарантированного питания. Промышленный ИБП служит опорной точкой, изолирующей чувствительные компоненты от нестабильности внешней сети. В такой архитектуре ИБП гарантирует непрерывность питания всех критических звеньев.

Эшелонированное распределение электропитания: топология и фазы

Внутри аппаратного шкафа подключение выполняется по трехуровневой схеме, где однофазный онлайн-ИБП распределяет синусоидальное напряжение ~230 В по выделенным контурам:

• Магистраль ~230 В (серверы и регистраторы): отдельная экранированная кабельная линия с выхода ИБП с помехоподавляющими фильтрами, питающая NVR, видеосерверы и дисковые полки.

• Группа вторичных преобразователей (~230 В / =12–24 В): от шины ИБП запитываются модульные импульсные блоки питания постоянного тока промышленного класса. Они питают контроллеры СКУД, биометрические терминалы и запирающие механизмы. Разделение цепей гарантирует, что наводки от щелкающих электромагнитных замков не проникнут в цифровые шины регистраторов.

• Периметральная линия: цепи питания наружных радиоволновых и инфракрасных извещателей выводятся через отдельный автоматический выключатель. Это защищает систему: случайное замыкание или саботаж на уличной трассе не приведет к отключению ИБП и головного узла.

Аппаратное сопряжение с автоматической пожарной сигнализацией (АПС)

Связь с контуром пожарной безопасности строится по жестким алгоритмам с приоритетом сохранения человеческих жизней:

• Разблокировка путей эвакуации: сигнальные реле АПС (сухие контакты) встраиваются непосредственно в разрыв цепи питания нормально-закрытых замков (принцип fail-safe). При фиксации возгорания реле обесточивает электромагниты и эвакуационные двери распахиваются независимо от того, работает ли ИБП от сети или от батарей.

• Аварийное дистанционное отключение (EPO - Emergency Power Off): на задней панели ИБП предусмотрен выделенный порт EPO. При получении внешнего сухого контакта от главного пожарного щита ИБП моментально обесточивает свои выходные розетки, исключая риск распространения огня по кабельным лоткам серверной стойки при аварийной ситуации.

Сценарии ступенчатого реагирования при обесточивании

Логика управления узлом настраивается с учетом остаточного заряда батарей:

• Уровень 1 (первые 0–15 минут): ИБП удерживает всю нагрузку в полном объеме, дежурный оператор получает сервисное оповещение о переходе на батареи.

• Уровень 2 (остаток емкости АКБ 40%): автоматика отключает неприоритетную нагрузку (подсветку шкафов, сервисные экраны, подогрев уличных видеокамер), продлевая работу видеофиксации и контроля прохода.

• Уровень 3 (остаток емкости АКБ 15%): контроллеры СКУД фиксируют точки доступа в заранее предписанном регламентом состоянии, а серверы видеозаписи по команде агента мониторинга закрывают базы данных и безопасно паркуют накопители.

Реализованная схема гарантирует, что ИБП обеспечивает скоординированную реакцию комплекса при любой нештатной ситуации.

Критерии выбора ИБП 3 кВА: внешний батарейный блок, ток заряда и интерфейсы SNMP для удаленного мониторинга

При выборе ИБП и силовой платформы для шкафов безопасности важно оценивать не только заявленную мощность, но и инженерные параметры: ток зарядного тракта, тип корпуса и протоколы диспетчеризации.

Промышленный On-Line ИБП снабжен внутренним статическим байпасом (Bypass). В случае внутренней неисправности или аппаратного перегрева автоматический байпас за доли миллисекунды переключает нагрузку на прямую сеть без обесточивания узла, позволяя провести сервисное обслуживание без остановки системы.

Внешние батарейные модули и ток заряда: расчет баланса для длительной автономии

Если объекту требуется автономность свыше 1–2 часов, ключевым фактором становится сила тока зарядного устройства:

• Модели Long Time (LT): версии без внутренних аккумуляторов оснащаются мощными зарядными блоками с током от 4 до 8–12 А. Это позволяет заряжать емкие внешние сборки (до 100–200 А·ч) за нормативные 8–10 часов. Стандартные офисные модификации с током заряда 1–1,5 А не способны зарядить массивы такой емкости: аккумуляторы останутся в состоянии хронического недозаряда и выйдут из строя из-за сульфатации пластин.

• Температурная компенсация: качественный контроллер заряда автоматически корректирует буферное напряжение при изменении температуры в аккумуляторном отсеке (нормативный ориентир: +20…+25 °C), продлевая паспортный срок службы AGM/GEL-батарей.

Форм-фактор корпуса: универсальность Rack / Tower

Для аппаратных шкафов безопасности оптимален комбинированный форм-фактор Rack / Tower (высотой 2U или 3U):

• Монтаж в 19-дюймовую стойку: ИБП устанавливается на телескопические направляющие в нижней части шкафа для равномерного распределения веса и устойчивости серверной стойки.

• Поворотный ЖК-дисплей: позволяет с удобством контролировать рабочие параметры (нагрузку, входное/выходное напряжение, остаток заряда) при любом положении шасси.

Интерфейсы удаленного мониторинга: SNMP, RS-232 и релейные платы

Узел электропитания в распределенной сети безопасности должен быть полностью прозрачен для удаленной диспетчеризации:

• Сетевые адаптеры SNMP / Web: обеспечивают интеграцию источника в платформы сетевого мониторинга (Zabbix, PRTG, Nagios, системы класса SCADA). Дежурный инженер отслеживает профиль энергопотребления, состояние батарейной шины и температуру силовых каскадов.

• Интерфейсы USB и RS-232: служат для прямого сопряжения ИБП с головным сервером стойки. Специализированное ПО передает операционной системе команду на корректное завершение работы при критическом разряде АКБ.

• Плата релейных выходов (сухие контакты, AS400): передает аппаратные статусы («Авария сети», «Низкий заряд АКБ», «Неисправность инвертора») напрямую на шлейфы охранно-пожарных панелей. Этот канал работает автономно даже при отказе локальной вычислительной сети.

Техническое сравнение конфигураций для систем безопасности

• Стандартная версия со встроенными АКБ:

  • Ток заряда: 1,0–1,5 А.

  • Время автономии (при нагрузке 1500 Вт): 6–9 минут.

  • Тип размещения АКБ: внутри общего шасси 2U.

  • Назначение в контурах охраны: штатное выключение серверов, кратковременное удержание узла до запуска дизель-генераторной установки (ДГУ).

• Версия LT с внешними аккумуляторными модулями:

  • Ток заряда: 4,0–10,0 А (настраиваемый).

  • Время автономии (при нагрузке 1500 Вт): от 1,5 до 6+ часов (напрямую зависит от суммарной емкости внешнего массива).

  • Тип размещения АКБ: внешний батарейный модуль (2U) или отдельный напольный батарейный шкаф.

  • Назначение в контурах охраны: длительная непрерывная видеофиксация и полноценное удержание пропускного режима объекта при затяжном блэкауте.

Тщательный расчет нагрузок, применение ИБП топологии двойного преобразования и грамотно подобранная аккумуляторная база гарантируют, что охранный периметр объекта сохранит управляемость и работоспособность даже при длительных авариях центральной энергосети.
