ИБП SKAT-UPS 3000 RACK в телекоммуникационных стойках - защита критически важных узлов связи и мониторинга

Современные телекоммуникационные узлы требуют надежной архитектуры электроснабжения, где бесперебойная подача питания исключает риск отказа систем связи. Стабильные параметры выходного напряжения гарантируют сохранность данных и защищают чувствительные серверы от аварий во внешней электросети, а специализированные монтажные аксессуары обеспечивают правильное размещение техники внутри шкафа. Надежная защита критически важных платформ снижает эксплуатационные риски при любых сбоях.

На практике в стойках с аппаратурой контроля доступа и сетевой коммутации отлично себя проявляет российское оборудование, пример – ИБП SKAT-UPS 3000 RACK, обеспечивающий чистую синусоиду и длительную автономность при нулевом времени переключения на аккумуляторы. Продуманный On-Line комплекс стабилизирует колебания напряжения, непрерывно поддерживает линии питания и создает технологический резерв для оборудования, а фирменные аксессуары упрощают его интеграцию в готовый серверный контур.

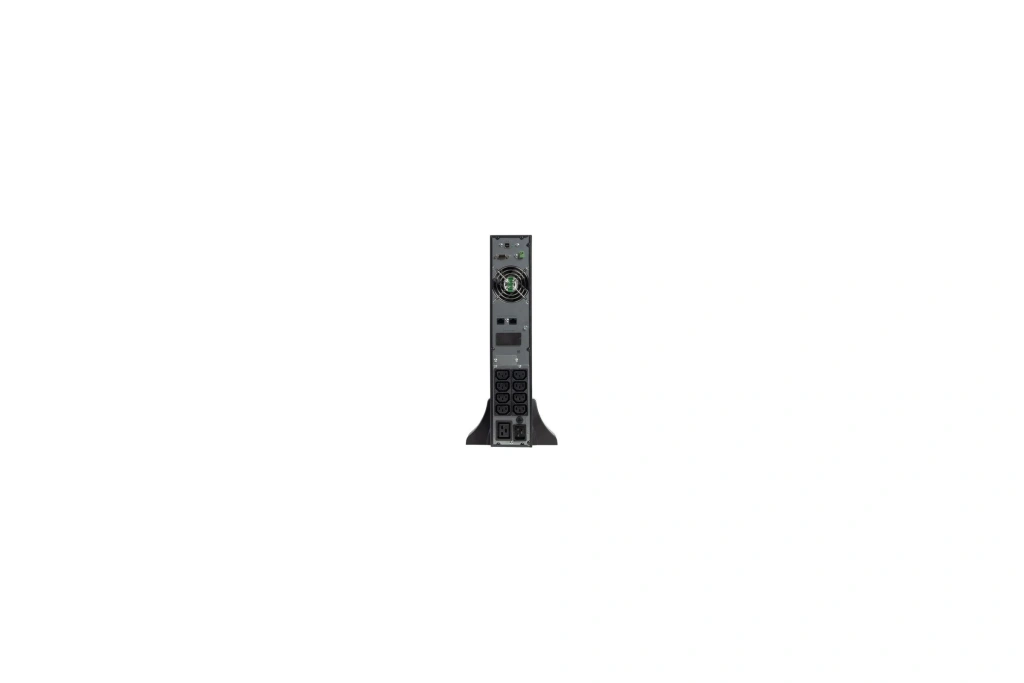

Зачем он-лайн ИБП 3000 ВА в телекоммуникационной стойке: физика нулевого времени переключения

Организация гарантированного питания аппаратных узлов требует точного расчета мощности и правильного выбора топологии. Для насыщенного 19-дюймового шкафа расчетная мощность 3000 ВА (или около 2700 Вт активной нагрузки) - это универсальный стандарт, который покрывает потребности группы устройств: от маршрутизаторов ядра до систем безопасности. Надежный Бастион SKAT-UPS 3000 в режиме основной работы стабилизирует любые колебания напряжения, а специализированные крепежные аксессуары обеспечивают жесткую фиксацию шасси. Однако решающим фактором надежности выступает не только номинал, но и тип архитектуры преобразования электроэнергии.

Факторы риска: почему телекоммуникациям не подходят релейные схемы

В отличие от офисных ПК, сетевые коммутаторы, оптические мультиплексоры и дисковые массивы крайне чувствительны к малейшим микропаузам. Использование базовых схем резервного или линейно-интерактивного типа создает скрытые угрозы стабильности:

• Задержка переключения: даже пауза в 4–10 миллисекунд, характерная для классического релейного узла, провоцирует аппаратный сброс чувствительных плат, зависание SFP-трансиверов и потерю пакетов.

• Искажения формы импульсов: ступенчатая аппроксимация формы напряжения вместо правильной синусоиды вызывает перегрев и ускоренный износ, которому подвергается импульсный блок питания серверов.

• Сетевые наводки и шумы: промышленные помехи, высокочастотные всплески и гармоники от мощных внешних потребителей легко проникают сквозь простейшие фильтры, нарушая устойчивость сигналов связи.

• Нестабильность резервного ввода: при запуске дизельного или бензинового генератора неизбежно возникает дрейф частоты и резкие перепады величин, которые обычная автоматика не успевает компенсировать без потери надежности питания.

Механика двойного преобразования: как достигается мгновенный переход

В архитектуре двойного преобразования (онлайн) входящий переменный ток непрерывно выпрямляется, после чего инвертор заново формирует эталонный сигнал. В результате SKAT-UPS 3000 RACK демонстрирует полное отсутствие механических контактов в цепи резервирования:

• Промежуточная шина постоянного тока запитана одновременно от выпрямителя и подключенной батареи.

• При падении или полном исчезновении входного напряжения инвертор не тратит миллисекунды на коммутацию - он непрерывно берет постоянный ток от АКБ без малейшей паузы (ровно 0 мс).

• На выходе формируется идеальная синусоидальная волна без фазовых сдвигов и провалов, гарантируя правильный режим снабжения платформ любого уровня чувствительности.

• Высокий КПД преобразовательного тракта и оптимизированный коэффициент мощности снижают тепловыделение внутри замкнутого объема шкафа, сохраняя проектные параметры питания всех внутренних потребителей.

Эксплуатационные преимущества топологии On-Line в 19-дюймовых стойках

Для узлов диспетчеризации и связи бесперебойного питания критически важна полная автономность и предсказуемость. Переход системы в режим резерв происходит незаметно для подключенной аппаратуры. При этом стабилизация величины выходного напряжения удерживается с минимальной погрешностью в пределах 1–2% даже при значительных колебаниях в городской сети. Чтобы аккуратно зафиксировать блок в направляющих и организовать кабельный ввод, применяются сертифицированные монтажные аксессуары, включая направляющие и кабельные органайзеры, предотвращающие механические перекосы. Качественные распределительные аксессуары и коммутационные аксессуары защищают кабельные трассы от заломов и гарантируют бесперебойность тракта подачи напряжения к нагрузке.

Как установить и подключить SKAT-UPS 3000 RACK в 19-дюймовый шкаф: пошаговый алгоритм

Корректный монтаж силового модуля гарантирует надежность электропитания и долговечность всей аппаратной стойки. Модель SKAT-UPS высотой 2U монтируется в стандартные шкафы и открытые стойки с соблюдением требований по теплоотводу, развесовке и распределению выходных линий питания. Грамотно подобранные монтажные аксессуары исключают провисание направляющих и защищают чувствительные узлы от перекосов под постоянной тяжестью оборудования.

Подготовка рабочего пространства и правила развесовки

Перед тем как начать сборочные процессы, важно изучить руководство по эксплуатации и оценить несущую способность каркаса. Высота размещения силовых модулей прямо влияет на устойчивость конструктива:

• Оценка массы: суммарный вес электронного блока со встроенными аккумуляторами требует размещения в нижней трети шкафа (на уровне 1U–4U от плоскости пола), чтобы сместить центр тяжести вниз.

• Условия микроклимата: температура воздуха внутри отсека должна укладываться в диапазон от +15 до +25 °C, а влажность не должна превышать эксплуатационных норм, что предотвращает появление конденсата на электронных компонентах.

• Свободная циркуляция: для эффективного охлаждения корпуса и радиаторов инвертора поток воздуха должен беспрепятственно проходить сквозь защитные решетки спереди назад.

• Фурнитура и крепеж: применяются комплектные кронштейны и винтовой крепеж с закладными гайками М6, устойчивыми к сдвигу при вибрациях.

Пошаговый алгоритм: от механической фиксации до первого пуска

Процедура ввода ИБП в эксплуатацию делится на четыре последовательных этапа:

1. Установка опорных элементов: на вертикальные профили шкафа монтируются телескопические направляющие или жесткие полки, на которые затем в горизонтальном положении задвигается шасси. Запрещено фиксировать прибор исключительно за передние кронштейны.

2. Подключение аккумуляторного контура: в защищенный слот коммутируются батарейные блоки через силовой разъем постоянного тока. При наличии внешней линии подключаются дополнительные модули через экранированный кабель постоянного тока.

3. Подведение входной и выходной линий: клеммный терминал или вводной разъем соединяется с распределительным щитом, после чего к группе выходных розеток подключаются стоечные блоки распределения питания (PDU), обеспечивающие непрерывную подачу напряжения к потребителям.

4. Тестовый запуск и холодный старт: нажатием управляющей кнопки на лицевой панели активируется функция холодного старта для проверки работоспособности инвертора от батарей при отсутствии входного сетевого сигнала.

Организация кабельного хозяйства и внешних интерфейсов

Для качественной укладки проводников используют специализированные организационные аксессуары, предотвращающие механическое натяжение шнуров. Выходная группа разъемов распределяет стабилизированное напряжение на приоритетные и вторичные серверные узлы. Встроенный электронный байпас обеспечивает бесперебойность тракта даже при регламентном обслуживании силовой части, сохраняя штатный уровень напряжения на оборудовании без прерывания рабочих сессий.

Как рассчитать время автономной работы SKAT-UPS 3000 RACK с внешними аккумуляторами для узла связи

Для надежного резервирования телекоммуникационного оборудования недостаточно стандартного времени автономности, заложенного во внутренние батарейные отсеки. Узлы связи, серверные стойки и базовые станции часто требуют непрерывной работы от нескольких часов до суток при полном отключении городской сети. Надежная модификация Rack 6x9Ah решает задачи базового резерва, однако масштабирование автономии осуществляется через внешние аккумуляторные блоки, обеспечивающие длительную подачу напряжения без риска деградации оборудования. Чтобы исключить просадку питания, расчет емкости и параметров АКБ производят по строгой инженерной методике.

Факторы, влияющие на длительность резерва узла связи

Реальное время автономной поддержки оборудования зависит от совокупности технических параметров системы и внешних условий эксплуатации:

• Активная мощность потребителей: полная и активная нагрузка подключенной аппаратуры определяет суммарный ток разряда, который отдают свинцово-кислотные аккумуляторы в инверторный тракт.

• Емкость и конфигурация шины: суммарная емкость сборки, измеряемая в А·ч, и общее количество батарейных моноблоков задают энергетический запас системы.

• Глубина разряда и защита элементов: защита от глубокого разряда отсекает батарею при достижении критического уровня напряжения, продлевая срок службы пластин.

• Эффективность зарядного тракта: номинальная скорость и алгоритм заряда встроенного ЗУ определяют, за сколько минут или часов комплекс восстановит ресурс после аварии.

• Температурный режим: при изменении температуры электролита отдача емкости снижается, поэтому в закрытом шкафу поддерживаются стабильные условия микроклимата.

Методика расчета емкости внешнего батарейного массива

Чтобы рассчитать необходимое время резерва телеком-стойки, инженеры используют последовательный алгоритм вычислений:

1. Определение суммарной нагрузки: складывается потребляемая мощность всех серверов, маршрутизаторов и видеорегистраторов в ваттах с учетом запаса 20–25% на пиковые нагрузки.

2. Расчет емкости АКБ: необходимая суммарная энергоемкость определяется делением мощности нагрузки на КПД инвертора и напряжение промежуточной шины DC с умножением на требуемое количество часов автономии.

3. Учет коэффициента разряда: при высоких токах разряда свинцово-кислотные элементы отдают лишь часть номинальной емкости по закону Пейкерта, что требует введения поправочного коэффициента от 1,2 до 1,4.

Для корректного подключения внешних массивов применяются оригинальные силовые аксессуары, кабели увеличенного сечения и распределительные комплекты перемычек, исключающие омические потери при передаче постоянного тока высокого напряжения.

Практический пример: резервирование стойки на 4 часа

Рассмотрим типовой телекоммуникационный узел с полезной нагрузкой 800 Вт, где требуется обеспечить 4 часа гарантированной автономности:

• Требуемая полезная энергия составляет 3200 Втч (при нагрузке 800 Вт в течение 4 часов).

• С учетом КПД инвертора (около 90%) и коэффициента глубины разряда расчетная емкость батарейного тракта на 72 В постоянного тока составит не менее 65–70 А·ч.

• Оптимальным решением является сборка из внешних герметичных батарейных кабинетов, где сбалансированные аксессуары коммутации обеспечивают равномерный подзаряд каждого моноблока.

Применение внешних модулей позволяет строить полностью автономные комплексы связи с возможностью горячего наращивания мощности без отключения ответственных потребителей от гарантированного питания.

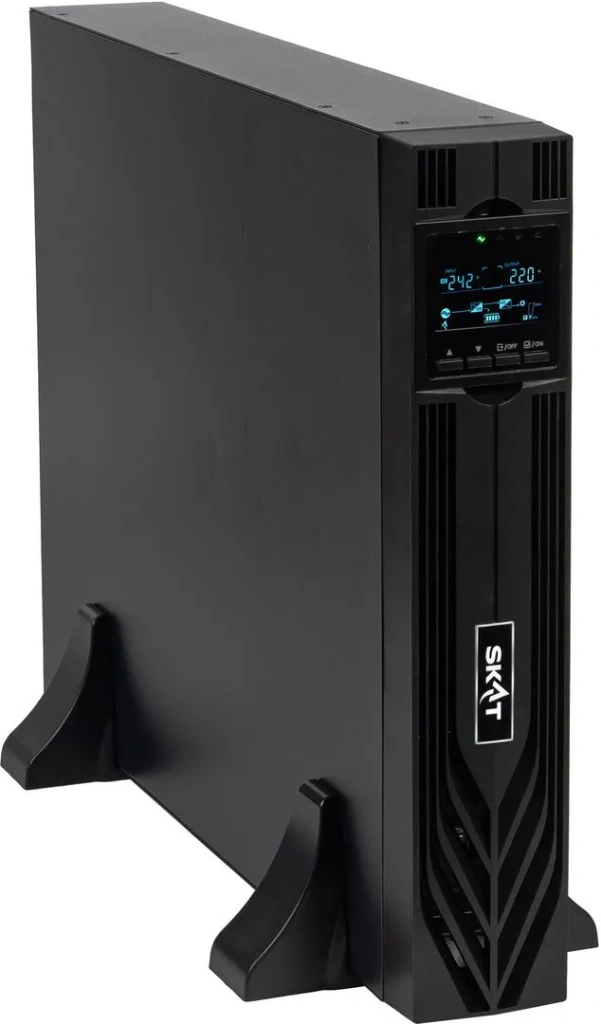

Как настроить SNMP-мониторинг питания телекоммуникационной стойки на базе SKAT-UPS 3000 RACK

Для распределенных узлов связи критически важен удаленный контроль параметров электросети и состояния аппаратных компонентов. Непрерывный мониторинг инфраструктуры позволяет заблаговременно выявлять предаварийные ситуации и предотвращать внезапные отключения оборудования. Централизованный умный надзор объединяет силовые блоки, распределительные панели и коммутационные аксессуары в единый контур диспетчеризации, обеспечивая стабильность подачи напряжения и непрерывность тракта питания всех внутренних потребителей.

Аппаратная интеграция: порты, интерфейсы и датчики

Внедрение сетевого управления начинается с правильного подключения интерфейсных модулей и датчиков внешнего окружения:

• Сетевые адаптеры и карты расширения: в интеллектуальный слот устанавливаются сетевые карты управления, которые преобразуют внутренние протоколы ИБП в стандартный стек TCP/IP и SNMP.

• Проводные интерфейсы: для локальной отладки и первичной прошивки задействуются встроенный порт USB или RS-232, через которые инженер настраивает сетевые адреса перед установкой в рабочий шкаф.

• Оповещение и датчики среды: светодиодные индикаторы и встроенная звуковая сигнализация оперативно дублируют локальные аварии, а подключаемые внешние датчики контролируют температурный градиент в стойке.

• Сухие контакты и аварийная отсечка: разъем EPO (Emergency Power Off) обеспечивает мгновенное дистанционное отключение силовой части по сигналу пожарной сигнализации, защищая объект от аварийного возгорания.

Пошаговый алгоритм конфигурации сетевого протокола SNMP

Интеграция источника бесперебойного электроснабжения в системы мониторинга (Zabbix, Nagios, PRTG) выполняется по четкой схеме:

1. Физическое подключение: витая пара подключается от сетевой карты ИБП к выделенному порту сервисного коммутатора управления (OOB-сеть).

2. Базовая сетевая настройка: через локальный веб-интерфейс задается статический IP-адрес, маска подсети и шлюз, а также загружаются актуальные MIB-файлы для корректного парсинга OID-деревьев.

3. Безопасность и разграничение прав: настраивается доступ по протоколу SNMPv3 с шифрованием учетных записей, что предотвращает несанкционированное вмешательство в работу оборудования.

4. Определение пороговых значений: задаются границы допустимого отклонения входного и выходного напряжения, максимальной нагрузки на инвертор и пороговой температуры силовых ключей.

5. Маршрутизация уведомлений: настраивается генерация аварийных SNMP-трапов (traps), поступающих на сервер дежурной смены при переходе на батареи или критическом падении резерва питания.

Эксплуатационные сценарии: автоматизация и защита серверов

Грамотно настроенный сетевой стек расширяет функционал ИБП за рамки простого информирования:

• Корректное выключение серверов (Graceful Shutdown): при длительном обесточивании и разряде батарей агент мониторинга инициирует безопасную остановку операционных систем и виртуальных машин до полного исчерпания ресурса АКБ.

• Предиктивная диагностика батарей: модуль отслеживает динамику внутреннего сопротивления и падение емкости аккумуляторов, предупреждая о необходимости плановой замены ячеек задолго до их выхода из строя.

• Управление выделенными группами розеток: в случае глубокой аварии администратор удаленно отключает неприоритетные серверы и вспомогательное оборудование, сохраняя остаток энергии исключительно для магистральных маршрутизаторов связи.

Таким образом, синергия аппаратной базы ИБП и сетевых протоколов телеметрии превращает телекоммуникационный шкаф в отказоустойчивый, полностью автономный кластер с круглосуточным контролем параметров энергоснабжения.
