ИБП СКАТ для систем охранной безопасности - специфика резервирования электропитания охранно-пожарных сигнализаций и видеоконтроля

Надежная работа охранно-пожарной сигнализации и рубежей видеоконтроля напрямую зависит от качества подачи энергии. Любая внезапная авария на линии электроснабжения создает критический риск несанкционированного проникновения на охраняемый объект или пропуска очага возгорания. Чтобы исключить подобные угрозы, в контур безопасности монтируют специализированный источник бесперебойного питания СКАТ, который берет на себя снабжение слаботочных линий при обрыве основной сети.

В отличие от стандартного оборудования для компьютеров, где приоритетом служит лишь кратковременное сохранение файлов, профессиональный ИБП решает совершенно иной комплекс задач. Он стабилизирует напряжение, непрерывно заряжает внешние и встроенные АКБ, а также отсекает любые сетевые импульсы. Именно поэтому, чтобы обеспечить непрерывную фиксацию данных и корректную работу датчиков при сбоях в электросети, специалисты монтируют проверенные временем ИБП СКАТ, адаптированные под жесткие условия эксплуатации. Интеллектуальный ИБП обеспечивает плавный переход на резервное питание без микросекундных прерываний, которые часто приводят к ложным тревогам датчиков или перезагрузке камер.

Применение надежного ИБП гарантирует, что каждая подключенная батарея отдаст накопленный ресурс строго по заданному графику. В слаботочных сетях каждый такой ИБП контролирует состояние АКБ, предохраняя накопители от глубокого повреждения. Стабильная подача постоянного тока от ИБП в сторону видеорегистраторов и шлейфов датчиков сохраняет стабильность всей системы охраны объекта в круглосуточном режиме.

Грамотно спроектированный узел резервирования включает в себя не только базовый ИБП, но и правильно рассчитанную емкость АКБ. Напряжение на клеммах АКБ постоянно мониторится автоматикой, благодаря чему современный ИБП вовремя сигнализирует о необходимости регламентных работ. В следующих разделах подробно рассмотрим технические особенности, специфику расчета емкости АКБ и правила интеграции оборудования в охранный контур.

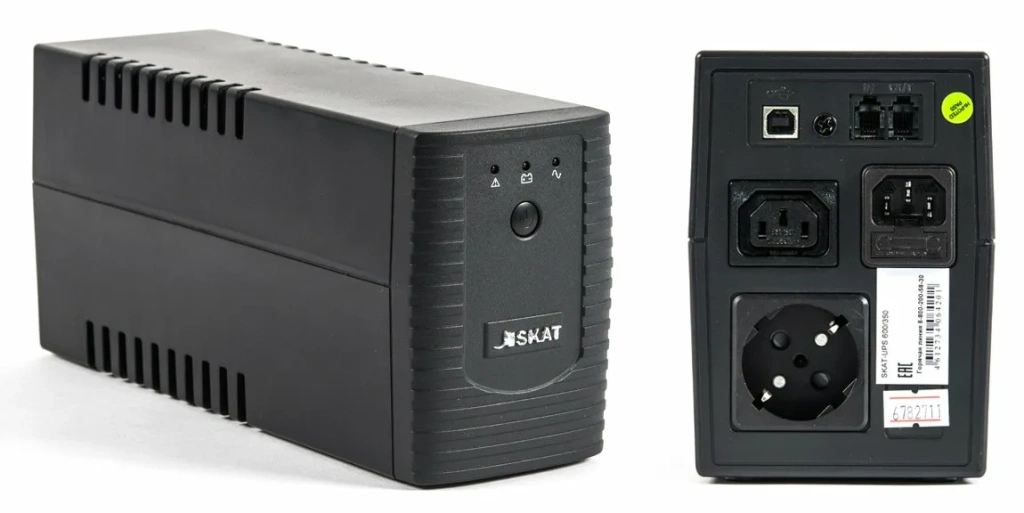

Почему для ОПС и видеонаблюдения не подходят стандартные компьютерные UPS

При организации резервирования слаботочных контуров безопасности типичной ошибкой становится попытка использовать стандартный офисный источник бесперебойного питания. Подобные компьютерные устройства спроектированы под кратковременное поддержание работы ПК на 5–15 минут, тогда как для систем охраны и видеоконтроля требуются десятки часов непрерывной автономии. Профессиональный ИБП постоянного тока решает эту задачу принципиально иначе, обеспечивая корректное электропитание чувствительных датчиков и видеокамер.

Ключевые различия в архитектуре и выходных параметрах

Компьютерные бесперебойники выдают переменный ток 220 В со ступенчатой аппроксимацией синусоиды, что влечет за собой необходимость ставить промежуточные импульсные блоки питания для каждого периферийного прибора. Специализированный ИБП СКАТ изначально выдает стабилизированный постоянный ток напряжением 12 В или 24 В, исключая лишние звенья преобразования.

• Форма и тип напряжения: офисный UPS выдает 220 В переменного тока, в то время как охранный ИБП формирует чистые 12 В или 24 В постоянного тока без высокочастотных шумов.

• Продолжительность автономной работы: обычный бесперебойник не рассчитан на подключение внешних АКБ высокой емкости и перегревается при длительном разряде, тогда как охранный ИБП штатно поддерживает массивные внешние батарейные блоки и многочасовые циклы работы.

• Характер нагрузки: слаботочный ИБП рассчитан на резкие токовые броски, возникающие при включении ИК-подсветки камер или срабатывании электромагнитных замков СКУД.

• Собственное энергопотребление: внутренний преобразователь напряжения офисного UPS расходует значительную часть энергии АКБ на работу собственной схемы инвертора.

Нормативные требования ГОСТ и специфика ОПС

Для охранно-пожарных сигнализаций критически важно строгое соответствие профильным стандартам (в частности, ГОСТ Р 53325-2012). Ни один типовой офисный источник бесперебойного питания не проходит сертификацию для пожарной автоматики, поскольку не имеет требуемых релейных выходов и алгоритмов самодиагностики.

• Информационные выходы: охранный ИБП передает сигналы типа «открытый коллектор» или через сухие контакты на приемно-контрольный прибор при пропадании входного напряжения или аварии АКБ.

• Интеллектуальная защита АКБ: встроенная плата управления ИБП выполняет автоматическое отключение нагрузки при угрозе глубокого разряда, защищая пластины АКБ от сульфатации.

• Резервирование каналов: профессиональный ИБП гарантирует, что при коротком замыкании в одной линии питания сработает индивидуальный предохранитель, а остальные датчики и шлейфы продолжат получать номинальный ток от АКБ.

• Светозвуковая индикация: наличие раздельных светодиодов («Сеть», «АКБ», «Выход») и звуковых зуммеров позволяет дежурному персоналу своевременно фиксировать переход на резервное питание.

Таким образом, попытка сэкономить и запитать охранный комплекс через бытовой компьютерный UPS приводит к риску отказа регистраторов, перегреву батарей и нарушению пожарных норм. Полноценную надежность и безопасность объекта может гарантировать только специализированный ИБП, рассчитанный на совместную работу с профессиональными АКБ требуемой емкости.

Ключевые технические характеристики и особенности линейки ИБП СКАТ

Российский производитель «Бастион» разработал линейку профессиональных источников бесперебойного питания СКАТ с учетом специфики отечественных электросетей и жестких требований к слаботочным комплексам. Каждый ИБП СКАТ представляет собой законченное инженерное решение, объединяющее импульсный преобразователь, интеллектуальный контроллер заряда АКБ и развитую систему защиты от аварийных режимов.

Электротехнические параметры и схемотехника

Схемотехника, на которой построен современный ИБП, рассчитана на непрерывную круглосуточную эксплуатацию в широком диапазоне входного напряжения сети без перехода на резервное питание от встроенных или внешних АКБ. Это позволяет существенно экономить ресурс батарей при регулярных просадках или скачках в сети 220 В.

• Диапазон входного напряжения: стабильная работа и зарядка АКБ без перехода на резерв происходят при колебаниях сети от 170 до 250 В (а в ряде модификаций ИБП - от 150 В).

• Выходной ток и мощность: линейка охватывает номинальный ток от 1,5 А (для небольших узлов ОПС) до 10–18 А (для мощных серверов видеоконтроля и уличных поворотных камер). Выходная мощность устройств строго сбалансирована под длительный разряд АКБ.

• Минимальный уровень пульсаций: величина высокочастотных шумов на выходе ИБП не превышает 30–50 мВ, что критично для устранения полос, помех и наводок на матрицах аналоговых и IP-камер видеонаблюдения.

• Конструктивное исполнение: металлический корпус со степенью защиты IP20 или уличные термошкафы с замком, предотвращающие несанкционированный доступ к плате и клеммам подключения АКБ.

Интеллектуальные алгоритмы контроля и защиты АКБ

Главным расходным элементом любой резервированной системы безопасности выступают свинцово-кислотные или гелевые аккумуляторы. Чтобы аккумуляторные батареи служили весь заявленный срок (5–10 лет), специализированный ИБП «Бастион СКАТ» использует многоступенчатую систему электронного мониторинга состояния АКБ.

• Электронная защита от глубокого разряда (LVD): при падении напряжения на клеммах АКБ ниже пороговых 10,5 В блок автоматически отключает нагрузку, предотвращая необратимое разрушение свинцовых пластин.

• Ограничение и термокомпенсация тока заряда: зарядное устройство ИБП автоматически регулирует подачу тока на АКБ, предотвращая тепловой разгон и перезаряд накопителя при повышении температуры окружающей среды.

• Защита от переполюсовки и короткого замыкания: при случайной смене полярности клемм АКБ срабатывает самовосстанавливающийся предохранитель, исключающий выгорание дорожек платы ИБП.

• Автоматический холодный пуск: функция принудительного запуска ИБП от заряженной АКБ при полном отсутствии напряжения в первичной сети 220 В.

Благодаря развитой архитектуре и надежным алгоритмам диагностики, ИБП СКАТ обеспечивает максимальную живучесть слаботочных контуров. Подключение совместимых сертифицированных АКБ гарантирует стабильную отдачу энергии потребителям и непрерывную передачу тревожных сообщений на пульт централизованного наблюдения.

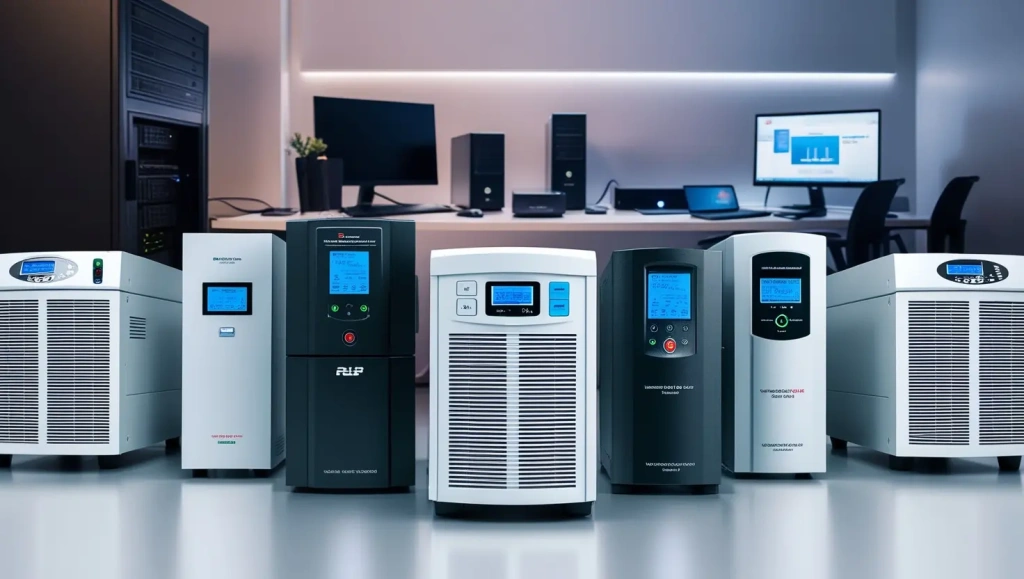

Как рассчитать емкость АКБ и время автономной работы охранных систем

Точный расчет параметров накопителей - ключевой этап проектирования любой слаботочной инфраструктуры безопасности. Недостаточная емкость АКБ приведет к преждевременному отключению регистраторов и датчиков при аварии на электросети, а чрезмерно мощная батарея увеличит финансовые затраты и время восстановления заряда, которое обеспечивает ИБП. Чтобы система работала стабильно, необходимо учесть суммарный ток всех потребителей и нормативные требования к времени резервирования.

Алгоритм вычисления совокупного энергопотребления

Расчет начинается с детального аудита всех подключенных к ИБП приборов. Потребление энергии разделяют на два базовых эксплуатационных режима, каждый из которых создает разную нагрузку на АКБ:

• Дежурный режим: постоянное питание приемно-контрольных приборов, извещателей движения, считывателей СКУД, сетевых коммутаторов и камер видеонаблюдения. Потребляемый ток в этом состоянии обозначается как Iдеж.

• Режим «Тревога»: кратковременное состояние при фиксации сработки шлейфа. К дежурному току добавляется энергопотребление сирен, световых табло, модулей GSM-оповещения и электромеханических замков. Данный ток обозначается как Iтр.

По нормам пожарной безопасности (СП 484.1311500.2020) источник бесперебойного питания СКАТ для ОПС обязан гарантировать работу системы в течение 24 часов в дежурном режиме плюс не менее 1 часа (или 3 часов для отдельных категорий объектов) в режиме тревоги. Для систем охранного видеонаблюдения типовое время автономии от АКБ закладывается в диапазоне от 2 до 8 часов.

Формула расчета номинальной емкости батареи

Требуемая емкость аккумуляторного блока (Q, выраженная в ампер-часах - А·ч) рассчитывается по следующей базовой формуле с учетом поправочных коэффициентов:

Q = (Iдеж × Tдеж + Iтр × Tтр) × Kзап × Kт / η

• Tдеж и Tтр: нормативное время работы от АКБ в дежурном режиме и режиме тревоги соответственно (в часах).

• Kзап (коэффициент запаса): принимается равным 1,2–1,25. Он компенсирует естественное старение свинцовых пластин и падение емкости АКБ в процессе 3–5 лет эксплуатации.

• Kт (температурный коэффициент): при установке ИБП в отапливаемом помещении (+20 °C) равен 1,0. При размещении АКБ в неотапливаемых уличных термошкафах при температуре -10 °C значение коэффициента повышают до 1,3–1,4, так как на холоде химическая реакция замедляется.

• η (КПД преобразователя): коэффициент полезного действия цепей разряда ИБП, который для профессиональных приборов составляет порядка 0,85–0,9.

Практический пример расчета для типового объекта

Предположим, что охранно-пожарный контур потребляет в дежурном режиме 0,8 А, а при тревоге - 2,2 А. Требуемое время автономии: 24 часа дежурного режима и 1 час тревоги. Установка производится внутри здания (+20 °C).

1. Рассчитываем базовый расход энергии: (0,8 А × 24 ч) + (2,2 А × 1 ч) = 19,2 А·ч + 2,2 А·ч = 21,4 А·ч.

2. Вводим коэффициенты запаса и КПД: 21,4 × 1,25 / 0,9 = 29,7 А·ч.

3. Округляем значение в большую сторону до стандартного номинала: выбирается массив АКБ суммарной емкостью не менее 34–36 А·ч (например, две параллельно или последовательно соединенные батареи по 17–18 А·ч в зависимости от рабочего напряжения 12 В или 24 В).

После вычисления емкости обязательно проверяют, поддерживает ли выбранный ИБП зарядку такого массива АКБ. Максимальный ток заряда, который выдает встроенное зарядное устройство ИБП СКАТ, должен составлять около 10% от номинальной емкости подключенной АКБ, чтобы обеспечить восстановление заряда за нормативные 24–48 часов после глубокого разряда.

Правила монтажа и интеграции ИБП СКАТ в слаботочный контур безопасности

Корректный монтаж и грамотная коммутация определяют стабильность работы всей системы безопасности объекта. Ошибки при подключении силовых и слаботочных линий приводят к наводкам на видеокамерах, ложным тревогам извещателей и ускоренному выходу из строя дорогостоящих АКБ. Профессиональный ИБП СКАТ требует соблюдения четкой последовательности установки, изоляции кабельных трасс и правильной интеграции информационных выходов в общий охранный контур.

Требования к размещению оборудования и вентиляции

Надежная работа силовой платы и сохранение расчетной емкости АКБ напрямую зависят от окружающих микроклиматических условий в месте установки:

• Температурный режим: оптимальный диапазон для размещения ИБП и свинцово-кислотных АКБ составляет от +15 до +22 °C. Повышение температуры на каждые 10 °C сокращает срок службы батареи вдвое, поэтому металлический корпус ИБП монтируют вдали от отопительных радиаторов, распределительных силовых шкафов и прямых солнечных лучей.

• Свободная циркуляция воздуха: при настенном монтаже вокруг корпуса ИБП необходимо оставлять технологический зазор не менее 10–15 см для эффективного конвекционного охлаждения силовых элементов и радиаторов.

• Защита от влаги и пыли: в пыльных цехах, на складах или неотапливаемых периметральных постах ИБП СКАТ размещают в герметичных уличных шкафах с классом защиты не ниже IP54/IP65, оснащенных термостатом и нагревательными пластинами для подогрева АКБ в зимний период.

• Контроль доступа: корпус ИБП должен запираться на ключ, а встроенный датчик вскрытия (тампер) подключается в отдельный шлейф охранной сигнализации для фиксации попыток саботажа.

Схема коммутации и разводка кабельных трасс

При подключении слаботочного оборудования к ИБП критически важно избегать паразитных электромагнитных связей между высоковольтными и низковольтными цепями:

• Раздельная прокладка трасс: сетевой кабель переменного тока 220 В и низковольтные линии 12/24 В постоянного тока от ИБП прокладывают в отдельных отсеках кабель-каналов или изолированных гофрированных трубах на расстоянии не менее 20–30 см друг от друга.

• Подключение аккумуляторного блока: кабели подключения АКБ должны иметь минимальную длину и достаточное сечение (не менее 1,5–2,5 мм²), чтобы исключить паразитное падение напряжения при высоких разрядных токах. Клеммы АКБ плотно затягивают и обрабатывают антикоррозийным защитным составом.

• Заземление: металлический корпус ИБП и заземляющий контакт клеммной колодки 220 В обязательно соединяют с шиной защитного заземления объекта (PE-проводник), что отводит импульсные перенапряжения и защищает платы от статики.

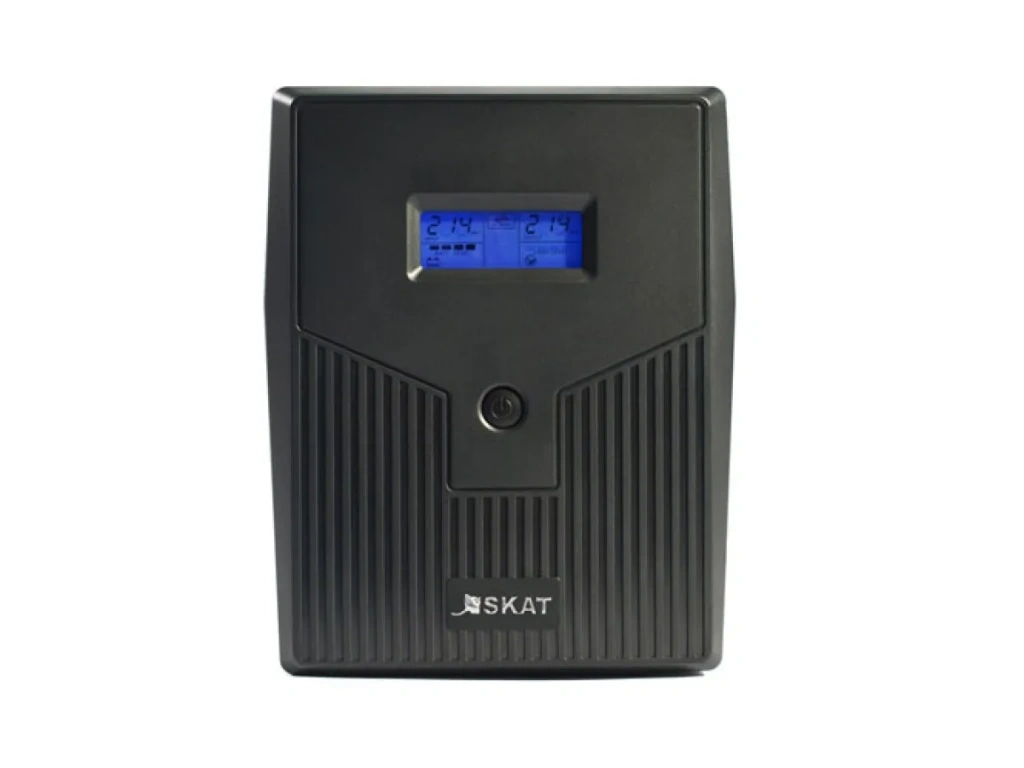

Интеграция информационных линий мониторинга

Современный ИБП СКАТ не просто снабжает приборы током, но и передает статус своего состояния в систему мониторинга через выходы типа «открытый коллектор» или изолированные сухие контакты реле:

1. Сигнал «Переход на резерв (Отсутствие сети)»: подключается к шлейфу приемно-контрольного прибора для немедленной отправки уведомления оператору пульта или на пост охраны при пропадании фазы 220 В.

2. Сигнал «Разряд АКБ»: срабатывает заблаговременно (при падении напряжения на АКБ до 11–11,5 В), позволяя системе видеонаблюдения корректно финализировать запись видеоархива на жесткие диски до отключения регистратора.

3. Сигнал «Авария источника»: оповещает техническую службу о коротком замыкании в линии нагрузки, обрыве цепи заряда или неисправности силовой части ИБП.

Соблюдение этих правил гарантирует стабильное питание слаботочных цепей, исключает полосы и рябь на мониторах видеонаблюдения и продлевает фактический ресурс подключенных АКБ до максимальных паспортных значений.

Заключение

Организация непрерывного электроснабжения контуров безопасности - ответственная инженерная задача, где ключевую роль играет надежный ИБП и правильно подобранная батарея АКБ. Применение специализированных решений линейки СКАТ гарантирует стабильную отдачу электроэнергии при авариях в центральной сети, защищая шлейфы ОПС и каналы видеоконтроля от просадок напряжения. Грамотный расчет емкости АКБ, регулярное сервисное обслуживание и корректный монтаж обеспечивают максимальный срок службы аккумуляторных массивов без риска потери данных.

Ключевые выводы по выбору и эксплуатации системы

• Точный расчет параметров: суммарная мощность нагрузки в ваттах (Вт) или вольт-амперах (ВА) должна учитывать как дежурное потребление, так и пиковый режим тревоги при включении сирен и подсветки.

• Надежная аккумуляция: исправная свинцово-кислотная АКБ номинальной емкостью от нескольких десятков А·ч до многоэлементных сборок (например, конфигурации 6x9Ah) гарантирует нормативное время автономии слаботочных цепей.

• Интеграция с генератором: при частых и длительных отключениях электричества ИБП служит буфером, поддерживая постоянное напряжение на время запуска и выхода на рабочий режим резервного генератора с номинальной частотой тока 50 Гц.

• Защита оборудования: высокотехнологичные материалы плат, импульсные понижающие трансформаторы, варисторные фильтры и сглаживающие емкости каждого конденсатора исключают перегрузки и импульсные помехи в электрической сети.
